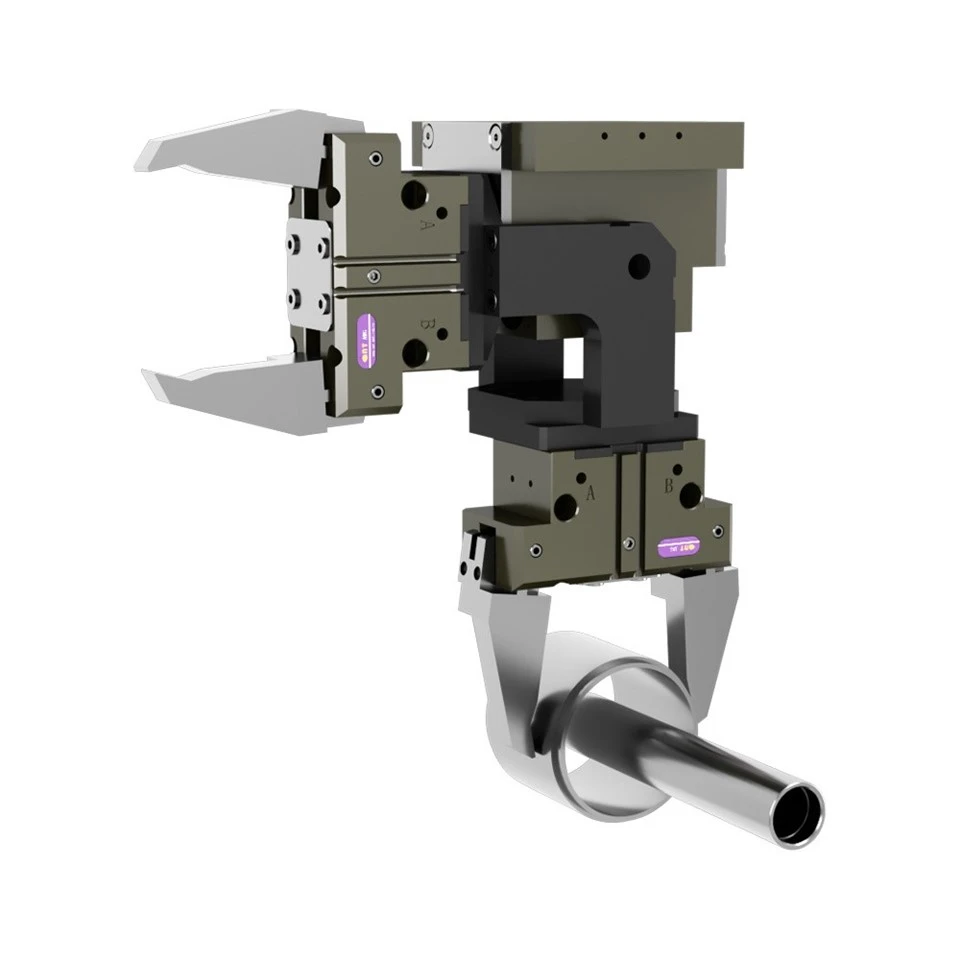

AWG Angular Jaw Busper: Articulación de precisión para el manejo complejo de piezas
Diseñados para piezas de trabajo de gran tamaño e irregulares que requieren un alcance excepcional y una fuerza de sujeción industrial
Linkage revolucionario - rendimiento conducido
▌ ventaja de pistón elíptico
Pistón ovalado de gran tamaño(2.3 × área de cilindro estándar) Unión patentada de 4 barras patentadas
Articulación de la mandíbula de 120 gradoshabilita el acceso complejo de piezas
Genera12,000n fuerza de sujecióna 8bar - equivalente a1.2 toneladas métricas
▌Heavy - Construcción de impuestos
|
Característica |
Beneficio de ingeniería |
|
Aluminio de abrigo duro |
Soporta 8G cargas de choque |
|
T - Guías de ranura |
Mantener una precisión de ± 0.1 mm a la longitud del dedo de 125 mm |
|
High - versión temperada |
- r El modelo funciona en200 grados(Forjing/pintura de talleres) |
|
Detección magnética |
Real - Time Jaw Posición Comentarios |
Especificaciones técnicas
► Fuerza de sujeción: 240-12,000n
► Rotación de la mandíbula: articulación total de 120 grados
► Capacidad de carga útil: 59 kg
► Longitud del dedo: 50-125 mm
► Repita la precisión: 0.1 mm
► Tiempo de ciclo: 0.5s (articulación máxima)
► Calificación IP: IP40
Aplicaciones industriales críticas
Cuerpo automotriz - en - blanco
Multi - Angle Spot Welding Puneing Posicioning
Panel de puertas Hemting con enfoque de 85 grados
Manejo del colector de escape en espacios confinados
Die Casting y Foring
Extracción de bloques de motor de las máquinas 1500T
Manejo de carcasas de turbocompresores de 750 grados (- r modelo)
Forying Die Changever Operations
Ensamblaje de maquinaria pesada
Bloque de válvula hidráulica Inserción de 45 grados
Instalación del pin de las excavador
Posicionamiento de la carcasa de la caja de cambios durante el atornillado
Fabricación aeroespacial
Instalación de sujetadores de ala
Manipulación de la herramienta de bandeja compuesta
Secuenciación de torque de perno de revestimiento del motor
Ventajas competitivas
Precisión angular: 0.1 repetibilidad de grado en posiciones articuladas
Densidad de fuerza: 3.8 × más alto que las pinzas rotativas
Resiliencia térmica: - r La versión elimina el tiempo de inactividad de $ 560/hr enfriamiento
Evitación de colisión: La articulación de 120 grados limpia los accesorios sin reposicionar
Reducción de mantenimiento: Linkage sellado soporta escombros de escala de forja
Conclusión
El AWG redefine el agarre articulado con su mecanismo patentado de vinculación, que ofrece flexibilidad angular inigualable (120 grados) y la fuerza de sujeción industrial (12,000n) en entornos extremos de 200 grados. Al convertir el empuje del pistón vertical en un movimiento angular preciso a través de un robusto 4 - los enlaces de la barra, resuelve los desafíos de acceso en la soldadura automotriz, la fundición a troqueles y el ensamblaje pesado, eliminando el complejo múltiple - Sistemas de posicionamiento del eje. Donde las miras angulares tradicionales sacrifican la fuerza para la articulación, el AWG ofrece tanto la protección IP40 como la retroalimentación de la posición magnética. Esto no es simplemente una pinza; Es su ventaja estratégica para conquistar tareas de manejo geométricamente complejas con confiabilidad de grado de producción.
