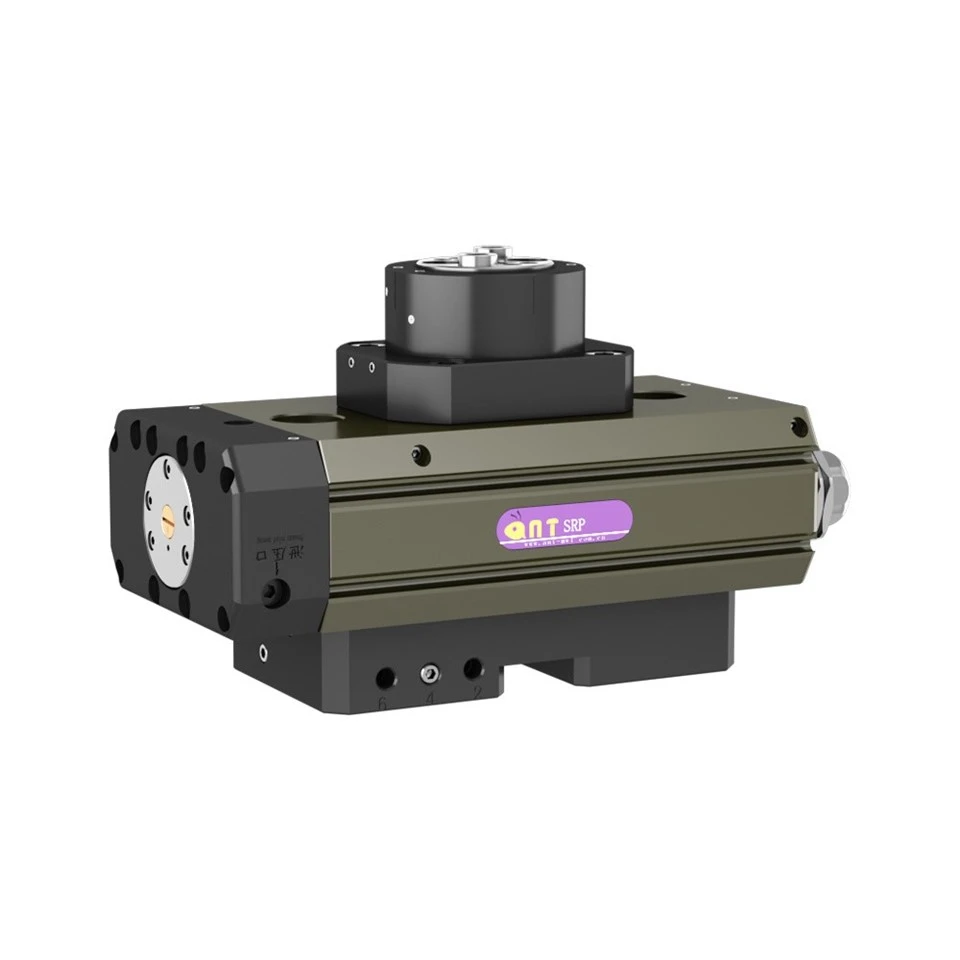

SRP Dual - Módulo rotativo de pistón: movimiento de precisión para entornos limpios y exigentes
Diseñado para aplicaciones que requieren una opción gratuita de precisión y contaminación -
Innovaciones de ingeniería central
▌ dual - Amplificatio de par de estanteríasn
○ contador - pistones en movimientoVence de precisión de conducción →Torque máximo de 108 nm(Srp63 @6bar)
○ Rotación seleccionable de 90 grados o 180 gradosPara la tarea - posicionamiento optimizado
○ Enrutamiento interno de aire/cableElimina tubos externos (certificado IP64)
▌ Especificaciones técnicas
|
Modelo |
Torque @6bar |
Peso |
Tiempo de ciclo |
Rotación |
Exactitud |
|
SRP30 |
10.5 nm |
2.4 kg |
1.0s/1.2s |
90 grados /180 grados |
± 0.05 grados |
|
SRP40 |
22 nm |
4.36 kg |
1.2s/1.5s |
90 grados /180 grados |
± 0.07 grados |
|
Srp50 |
49.5 nm |
9.1 kg |
1.6s/1.8s |
90 grados /180 grados |
± 0.07 grados |
|
SRP63 |
108 nm |
26 kg |
1.9s/2.1s |
90 grados /180 grados |
± 0.1 grados |
Características críticas
► Diebe central: Ø10-25 mm para el enrutamiento de cable
► AMBILIZACIÓN HIDRÁULICA: absorción de choque ajustable
► Listo del sensor: retroalimentación de posición electromagnética
► Rango de presión: 3-8 bar (4.5-8 bar para SRP63)
► Consumo de aire: 196-990 L/min
► Rango de temperatura: 5-60 grados
Precisión - Aplicaciones críticas
Ensamblaje de dispositivos médicos
Orientación del componente del implante en salas limpias ISO Clase 5
Manejo de la bandeja de esterilización de herramientas quirúrgicas
Calibración del dispositivo de administración de medicamentos
Fabricación de semiconductores
Cassette de oblea 180 grados para el procesamiento lateral dual -}
Manipulación de carga de la cámara de vacío
Estaciones de alineación de fotomatales
Procesamiento de alimentos
Orientación de la línea de envasado aséptico
Sistemas de rotación de productos de panadería
Limpio - en - lugar (CIP) Automatización compatible
Automatización electrónica
Panel de PCB Indepección de 90 grados para inspección de pasta de soldadura
Vínculo de precisión del módulo de visualización
Conjunto de la carcasa del conector
Ventajas competitivas
Riesgo de contaminación cero: El enrutamiento interno evita la generación de partículas
Flexibilidad de ángulo: La misma unidad maneja volteos de 90 grados o reorientación de 180 grados
Precisión de velocidad: Precisión de 0.05 grados en el tiempo de ciclo de 1.0s (SRP30-90)
Protección contra sobrecarga: El final mecánico se detiene con ± 3 grados ajustado
Inmunidad de mantenimiento: Hard - Hermanado de aluminio anodizado.
Conclusión
El módulo rotativo SRP redefine el movimiento de precisión con suSistema de unidad de pistón dual -, entregaIndustria - Torque líder (108nm)yMicro - precisión de grado (± 0.05 grados)en entornos limpios e industriales. Su enrutamiento interno revolucionario elimina los riesgos de contaminación para aplicaciones médicas y de semiconductores al tiempo que proporciona protección ambiental IP64. La rotación seleccionable de 90 grados /180 grados permite un diseño de estación de trabajo óptimo, con amortiguación hidráulica asegurando la vibración - posicionamiento libre. Para los ingenieros de automatización que luchan contra los desafíos de gestión de cables o la contaminación de la sala limpia, el SRP ofrece un rendimiento intransigente a través de la elegancia mecánica.
Cuando la precisión cumple con la versatilidad, la serie SRP ofrece un posicionamiento angular impecable para los entornos más exigentes de la Industria 4.0.
